滲壓計
BD-SY06系列滲壓計采用高靈敏進口水壓敏感集成元器件，根據壓力與水深成正比關系的靜水壓力原理，當傳感器固定在水下某一測點時，該測點以上水柱壓力高度加上該點高程，即可間接地測出孔隙水壓力的大小，將水壓信號通過數據處理，最終可通過手持讀數儀或北斗星空自動監測系統讀取，輸出485信號適合遠距離讀取數據。
主要特點：

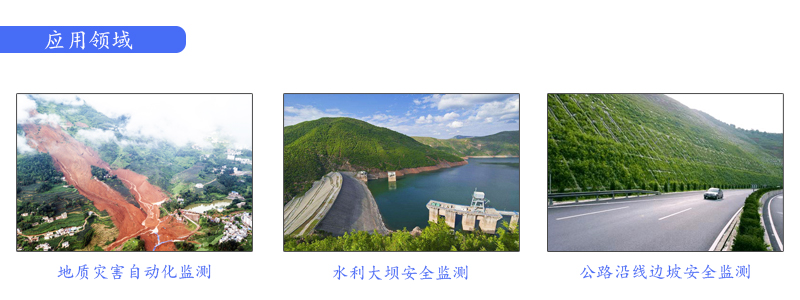

BD-SY06系列滲壓計是一種測量路基、大壩等滲水壓力的壓力式傳感器，由水壓力計、透水石等部件組成，適用于不同地質層面的滲水壓力測量，可進行長期自動化監測測量。其安裝采用成型后再鉆孔安裝的方式, 即在觀測處鉆孔，將滲壓計安裝于土體內。大量用于水壩、邊坡監測。
技術參數：
|
技術指標 |
|
整機尺寸和電氣特征 |
||
|
量程 |
600KPa |
|
功耗（典型值） |
＜15mA（﹢12V） |
|
分辨率 |
0.1kPa |
|
輸入電壓 |
DC10~15V |
|
精度 |
±2.5% |
|
環境適應性 |
|
|
啟動時間 |
＜1s |
|
溫 度 |
工作溫度-20℃ ~ +80℃ |
|
輸出參數 |
測點絕壓 |
|
防護等級 |
水下70m |
|
輸出信號 |
RS485（見通信協議） |
|
|
|
|
最大過載壓力 |
0.7MPa |
|
|
|
|
接線線纜 |
0.37×2×2水工電纜 |
|
|
|
